1편. [아마추어무선] KENWOOD TS-450S 무전기에 대해 알아보겠습니다.











 인트로



안녕하세요. 공대아빠입니다.

오늘은 제가 대학교 재학 당시 저희 동아리에서 사용하던 주력 무전기에 대해 소개를 해볼까 합니다.

저희가 쓰던 장비는 KENWOOD사의 TS-450S라는 모델입니다.

- KENWOOD TS-450S -

오랜만에 다시 봤는데, 그때 기억이 새록새록 떠오릅니다.

아마추어 무선을 하셨던 분은 딱 봐도 아시겠지만, 잘 모르시는 분을 위해 쉽게 알려드려 보겠습니다.

먼저, 이 장비의 제원을 알아보겠습니다.





 장비제원



아래 장비제원이 복잡하게 여러 가지 항목이 있어서 주요 제원에 대해서 풀어가면서 소개하겠습니다.

간단히 설명하면, 주파수 범위가 0.5~30 MHz인 무전기로써 CW, FSK, SSB, FM 모드에서는 최대 100와트의 출력을 제공하고 AM 모드에서 최대 40와트의 출력을 송신하는 HF(High Frequency, 단파) ALL 모드 트랜시버입니다.



트랜시버 (Transceiver)

Transmitter (송신기) + Receiver (수신기)의 합성어입니다. 송신과 수신이 가능하다는 의미입니다.

지금 여러분도 트랜시버 하나씩 가지고 다니실 겁니다. 맞습니다~ 스마트폰도 트랜시버입니다.

오히려 무전기보다 좋은 트랜시버죠. Full-Duplex(전이중 통신, 양방향)로 동시에 송수신이 되니깐요.

무전기는 Half-Duplex(반이중 통신, 단방향)라서, 송신 때는 수신이 안되고, 수신할 때는 송신이 안됩니다.

- Half Duplex, Full Duplex 개념도 -



- 주파수 관련 스펙 -

HF (High Frequency, 단파)

High Frequency의 약자로 3~30 MHz 대역을 말합니다. 1파장의 길이는 3 MHz (약 100미터), 30 MHz(약 10미터)입니다.

파장이 길수록 전파의 특성인 회절 및 반사가 잘되어 멀리 전파되는 특징이 있습니다.

- 주파수의 분류 -

제가 주로 사용했던 주파수 대역은 7 MHz(40미터)를 사용했습니다.

아마추어 무선국은 정해진 주파수 내에서만 교신이 가능합니다. 아래 링크 참조 바랍니다.



아마추어 무선 밴드 플랜 (KARL BAND PLAN)

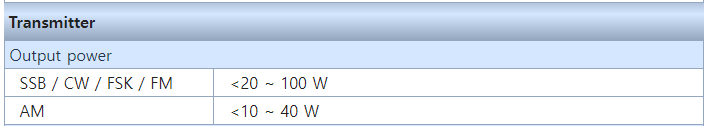

- 송신 파워 관련 스펙 -

와트 (Watt)

와트는 전력의 기본 단위입니다. 1초 동안 생산 또는 소비되는 전력의 능률을 뜻합니다.

이런 기본적인 내용은 많이 들어보셨으니, 100와트가 얼마큼 큰 전력인지 알려드리겠습니다.

일반적으로 손으로 들고 다니는 무전기가 5 Watt 정도 됩니다.

- 핸디형 -

어떤 주파수와 안테나를 사용하는지에 따라 다르지만 핸디형 5W의 경우 눈으로 볼 수 있는 가시거리 (LOS, Line of Sight)에서는 통신이 가능합니다. 대략 500~600미터이며 도심에서는 100미터만 넘어도 수신이 잘 안 됩니다.



100 Watt는 5와트의 20배 밖에 차이가 나지 않는다고 하여, 10~12Km 밖에 안 나가는 것이 아닙니다.

주파수의 길이와 안테나의 종류에 따라 수백Km에서 수천 Km를 보낼 수 있습니다.

한 가지 예로, 제가 대학교 당시 무선국 허가가 50 Watt로 되어있었으나 천안에서 서울, 대전, 대구, 부산, 제주 그리고 일본까지도 교신에 전혀 문제가 없었습니다.



- 전력소모 관련 스펙 -

전원은 DC 13.8V로 동작합니다. 전원공급기는 내장되어있지 않습니다.

별도의 파워서플라이를 구매하여 옆에다 놓아야 합니다. 아래 파워서플라이가 저희가 사용했던 겁니다.



입력 전압 : AC220V 6.5A(50,60Hz)

출력 전압 : DC1V to 15V variable

출력 전류 : 30A(continuous)(13.8V)(8 hours), 34A(intermittent)

- DIAMOND POWER SUPPLY GSV3000 -

송신 시 전류가 20.5A로 전력으로 환산하면 282.9 Watt입니다. 다시 생각해 보니 꽤 많은 전력을 먹었네요.

일반 컴퓨터보다 조금 덜 먹는 것 같네요.



- 동작온도, 크기, 무게 -

온도는 -10도에서 50도까지만 동작한다고 되어있네요.

생각해보니 겨울에는 그나마 괜찮았던 것 같았지만, 여름에는 무전기 뒤쪽이 뜨거웠던 기억이 있네요.

무게는 6.3~7.5Kg으로 상당히 무겁습니다. 파워서플라이가 더 무거웠던...

찾아보니 파워서플라이는 9Kg이었네요. ㅎㄷㄷ





 마무리



오늘은 KENWOOD사의 TS-450S의 제원에 대해 알아보았습니다.

아직 전면 기능은 설명도 못했는데 작성하는데 시간이 많이 지났네요.

다음 포스팅에서 전면 기능에 대해 이것저것 소개를 하겠습니다.
