[정보공유] Circuit Simulator (회로 시뮬레이터) www.falstad.com

안녕하세요. 공대아빠 입니다.

회로 설계를 할 때 직접 회로를 구현하지 않아도 시뮬레이션을 해볼 수 있는 사이트가 있어서 소개해 보려고 합니다.

전자회로를 시작하는 분들이나 취미로 관심은 있지만 부품을 사서 연결해 보는 것이 어렵다고 느끼시는 분들에게 정말 유용한 사이트입니다.

강력 추천드립니다.



 www.falstad.com 홈페이지



아래 홈페이지 링크를 클릭합니다.

https://www.falstad.com/circuit/circuitjs.html



첫 화면에 간단한 회로가 그려져 있습니다.

우측에 리셋, 시작/정치 버튼도 있습니다. 리셋버튼을 누르면 회로가 다시 시작됩니다.

이 회로는 전원이 투입되면 콘덴서에 전기가 충전되었다가 저항과 코일에 의해 방전되는 회로 같습니다.



 시작하기



처음 회로를 그려보시는 분은 어디서 어떻게 시작해야 할지 모르실 겁니다.

이 사이트에는 친절하게 기본 서킷이 준비되어 있으니 클릭해서 동작시켜 보면서 내가 원하는 회로를 찾아볼 수 있습니다.

엄청 많은 기본 회로가 준비되어 있으니 하나하나 눌러보면서 동작시켜 보는 게 좋습니다.



먼저, 왼쪽 상단 메뉴에서 Circuit-Basic-Ohm's Law (옴의 법칙)을 클릭해 보겠습니다.



저항 두 개와 DC+5V가 연결되어 있습니다. 옴의 법칙을 설명해 주는 회로인 것 같습니다.

저항값이 다른 2개의 저항이 있습니다. 100옴과 1000옴(1킬로옴)이 있습니다. +5V 전원이 연결되어 있고, 저항이 낮은 곳으로 더 많은 전류가 흐르게 됩니다.

옴의 법칙이라고 공식이 따로 있긴 합니다.

[ 전류 = 전압 / 저항 ]

여기에 대입해 보면 [ +5V / 100옴 = 0.05A = 50mA ] 가 됩니다. 참고로 1A = 1000mA 입니다.

화면에 왼쪽 저항에 걸리는 전류값이 50mA로 표시되고 있네요. 계산값과 동일하죠.



 회로 그려보기



이제 빈 화면에 회로를 그려보겠습니다.

전자회로에서 가장 일반적인 회로인 LED를 켜보겠습니다.

먼저 왼쪽 상단 메뉴에서 Circuit-Basic-BLank Circuit(빈 회로)를 클릭하여 아래와 같이 빈 화면으로 불러옵니다.

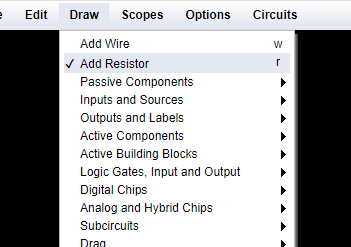

Draw메뉴에서 LED를 한 개 넣어줍니다.

마우스를 클릭하여 오른쪽으로 드래그 후 클릭을 해제하면 아래와 같이 LED가 그려집니다.



다음은 저항을 넣어줍니다. LED의 오른쪽에 마우스를 클릭하고 드래그 후 클릭을 해제합니다.



전원도 넣어야겠죠. 전원은 오른쪽에서 왼쪽으로 그려서 +쪽이 왼쪽으로 오게 합니다.



이제 회로를 완성시킵니다. Add Wire로 전원과 LED, 저항을 연결시켜 줍니다.



그런데 LED에 흐르는 전류가 너무 작습니다. 일반적으로 LED는 20mA의 전류가 흐를 때 적정 밝기로 동작을 합니다.

전류를 크게 하는 방법은 전원을 높이는 방법과 저항값을 낮추는 방법입니다.

먼저 전압값을 높여보겠습니다.

전압값을 24V로 올려보니 약 22mA의 전류가 흘러서 정상적으로 LED가 동작함을 알 수 있습니다.

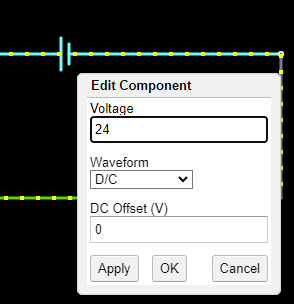

전원을 더블클릭하면 전압값을 변경할 수 있습니다.



전압값을 다시 5V로 놓고, 저항값을 150으로 수정합니다. 전류값이 약 20mA로 변경되었습니다.



이런 식으로 LED를 켜는 방법에는 회로의 전압과 저항값에 따라 적당한 값을 넣어야 하므로 알 수 있습니다.

실제로 배터리와 LED와 저항을 연결해서 해보면 더욱 좋겠지만, 이렇게 시뮬레이션으로 공부하면서 회로의 동작원리에 대해 알아갈 수 있다는 것이 정말 큰 장점인 사이트인 것 같습니다.

많은 기본 회로들이 있으니 동작시켜 보고 값을 변경해 보고 하면서 전자회로에 대해 조금 더 한 발짝 다가설 수 있으시길 바랍니다.

오늘은 전자회로 시뮬레이션 사이트 및 회로를 그려보는 방법에 대해 알아보았습니다.

다음에도 전자회로와 관련하여 좋은 정보가 있으면 소개하겠습니다.
