[PLC 독학] 5일차. MASTER-K 명령어에 대해 공부합니다.

 인트로

안녕하세요. 공대아빠입니다.

5일 차입니다. 오늘은 MASTER-K 명령어를 공부합니다.

점점 더 어려워지네요.



728x90

 MASTER-K 명령의 개요 및 분류



1. 기본 명령

1.1. 접점 명령

명칭	Function No.	심벌	기능
LOAD	-		a 접점 연산개시
LOAD NOT	-		b 접점 연산개시
AND	-		a 접점 직렬 접속
AND NOT	-		b 접점 직렬 접속
OR	-		a 접점 병렬 접속
OR NOT	-		b 접점 병렬 접속



1.2. 결합 명령

명칭	Function No.	심벌	기능
AND LOAD	-		A, B 블록 직렬접속
OR LOAD	-		A, B 블록 병렬접속
MPUSH	005		현재까지의 연산결과 Push
MLOAD	006		분기점에서 이전 연산결과 Load
MPOP	007		분기점에서 이전 연산결과 Pop



1.3. 반전 명령

명칭	Function No.	심벌	기능
NOT	-		NOT 명령 전까지의 연산결과를 반전

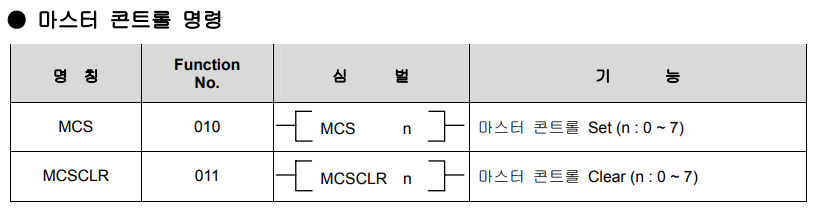

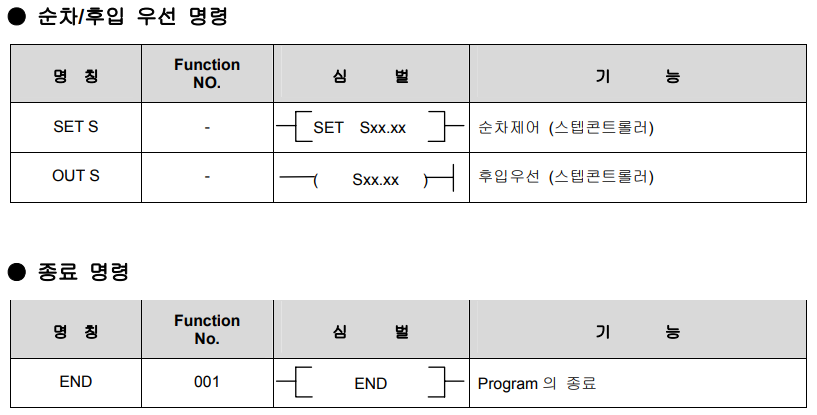

응용 명령

기본 명령 이외에도 아래 보시는 것처럼 응용 명령이 아래와 같이 많습니다만, 스압으로 제목만 표기합니다.

무슨 명령어가 저렇게 많을까요?

추후에 실습하면서 각 상황에 맞는 명령어를 정리해서 올리겠습니다.

● 데이터 전송 명령 ● 변환 명령 ● 비교 명령 ● 증감 명령 ● 회전 명령 ● 이동 명령 ● 교환 명령 ● BIN 사칙 연산 ● BCD 사칙 연산 ● 논리 연산 ● 표시 명령 ● 시스템 명령 ● 처리 명령 ● 분기 명령 ● Loop 명령 ● 캐리 플래그 관련 명령 ● 에러 플래그 Reset 명령 ● 특수 모듈 관련 명령 ● 데이터 링크 관련 명령 ● 인터럽트 관련 명령 ● 부호 반전 명령 ● 데이터 레지스터(D) 영역 비트 제어 명령



 마무리



오늘은 MASTER-K의 명령어에 대해 공부하였습니다.

다음 포스팅에서는 PLC 프로그래밍에 대해서 알아보겠습니다.



포스팅 읽어주셔서 감사합니다.
